PRODUCTS INFORMATIONリニアボールブッシュ

リニアボールブッシュ 標準型：LM_AJシリーズPRODUCTS

製品仕様

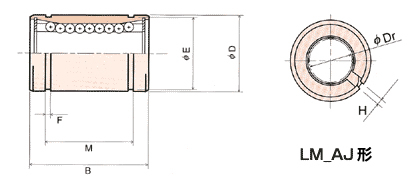

形番 内接円径　dr 外径　D 全長　B
LM_AJ シール番号 基準寸法 許容差 基準寸法 許容差 基準寸法 許容差
LM6-AJ  U, UU  6  0    
-0.009		 12  0    
-0.011		  19  0   
-0.20
LM8S-AJ U, UU  8 15  17
LM8-AJ  U, UU  8 15  24
LM10-AJ U, UU 10 19  0    
-0.013		  29
LM12-AJ U, UU 12 21  30
LM13-AJ U, UU 13 23  32
LM16-AJ U, UU 16 28  37
LM20-AJ U, UU 20  0    
-0.010		 32  0    
-0.016		  42
LM25-AJ U, UU 25 40  59  0   
-0.30
LM30-AJ U, UU 30 45  64
LM35-AJ U, UU 35  0    
-0.012		 52  0    
-0.019		  70
LM40-AJ U, UU 40 60  80
LM50-AJ U, UU 50 80  0    
-0.022		 100
LM60-AJ U, UU 60  0    
-0.015		 90 110


形番 M E F 条列数 Z 基本動定格荷重
C(N)		 基本静定格荷重
Co(N)		 H
LM_AJ
LM6-AJ  13.5 11.5 1.1  4  206   265 1  
LM8S-AJ 11.5 14.3 1.1  4  176   225 1  
LM8-AJ  17.5 14.3 1.1  4  265   402 1  
LM10-AJ 22   18   1.3  4  373   549 1  
LM12-AJ 23   20   1.3  4  412   598 1.5
LM13-AJ 23   22   1.3  4  510   775 1.5
LM16-AJ 26.5 27   1.6  5  775  1180 1.5
LM20-AJ 30.5 30.5 1.6  5  863  1370 1.5
LM25-AJ 41   38   1.85 6  980  1570 2  
LM30-AJ 44.5 43   1.85 6 1570  2750 2.5
LM35-AJ 49.5 49   2.1  6 1670  3140 2.5
LM40-AJ 60.5 57   2.1  6 2160  4020 3  
LM50-AJ 74   76.5 2.6  6 3820  7940 3  
LM60-AJ 85   86.5 3.15 6 4710 10000 3  

リニアボールブッシュ各種

フランジなし

標準タイプLM：標準型

ストレートの円筒形で内接円径3mmから60mmまで幅広くラインナップされています。

標準タイプL：ロングタイプ

標準型保持器が2列配置されており剛性が高くなっています。

標準タイプLME：標準型ヨーロッパ向け

ストレートの円筒形でミリサイズを使用。欧州で使用されているミリ寸法のため国内向けとは寸法の許容値が異なります。

開放タイプOP：開放形

外筒の一部と保持器の一部を切り取ったオープン型です。

隙間調整タイプAJ：調整形

外筒にスリ割を入れた内接円径が調整可能です。

フランジ付き

丸フランジLMF：丸形フランジ

冷間鍛造による一体構造で剛性が高く、また直接ボルトで固定可能なため組立工数の削減が可能です。

丸フランジLMF_L：丸形フランジロング

冷間鍛造による一体構造で剛性が高く、また直接ボルトで固定可能なため組立工数の削減が可能です。

角フランジLMK：角形フランジ

冷間鍛造による一体構造で剛性が高く、丸フランジタイプより芯高さが低く取付可能なため装置の小型化が可能です。

角フランジLMK_L：角形フランジロング

冷間鍛造による一体構造で剛性が高く、丸フランジタイプより芯高さが低く取付可能なため装置の小型化が可能です。

２面 カットフランジLMH：ニ面カットフランジ

冷間鍛造による一体構造で剛性が高く、角フランジタイプより芯高さが低く取付可能なため装置の小型化が可能です。

２面 カットフランジLMH_L：ニ面カットフランジロング

冷間鍛造による一体構造で剛性が高く、角フランジタイプより芯高さが低く取付可能なため装置の小型化が可能です。

ケース付き

SH：ハウジング付

アルミ製ハウジングにリニアボールブッシュが組み込まれており高精度に加工されているので、直接フレームやテーブルに取り付けが可能です。

軽量化タイプ

UTBシリーズ

製品設計と製造工程を見直し、エンドキャップを樹脂化することで製品の軽量化と低価格を実現した製品。標準タイプのみならず、スリムタイプなどバリエーションも豊富。

JFK-：角形フランジ

高強度プラスチックを採用し軽量化、組付性・コストバランスを両立したフランジタイプ。

JFK-L：角形フランジロング

JFK－形ロングタイプ。保持器が2列配置されており高剛性。

シャフトフォルダ

SS型

アルミ製シャフトホルダは手軽にシャフト固定。軸径8mmから50mmをラインナップ

SSF型

アルミ製シャフトホルダは手軽にシャフト固定。軸径10mmから50mmをラインナップ
