PRODUCTS INFORMATION滑り球面軸受 SSJ

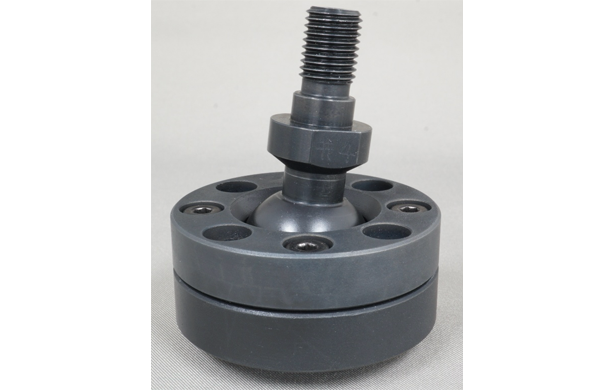

滑り球面軸受 SSJPRODUCTS
積み上げた加工技術によって生まれた、滑らかな動きと高い剛性
転がり球面軸受は、半導体製造装置や光学機器から、
レーシングシミュレーターなど幅広いお客様から好評をいただいております。
また、従来の球面軸受の「広い可動範囲を維持し、更なる高負荷対応」のご要望もいただいております。
これらの課題に対して、長年培った2つの技術
・「転がり球面軸受SRJで培った球面加工技術」
・「2輪・４輪レース部品で培った高機能摺動部品のノウハウ」
を活かし、新たに滑り球面軸受(SSJ)を開発いたしました。

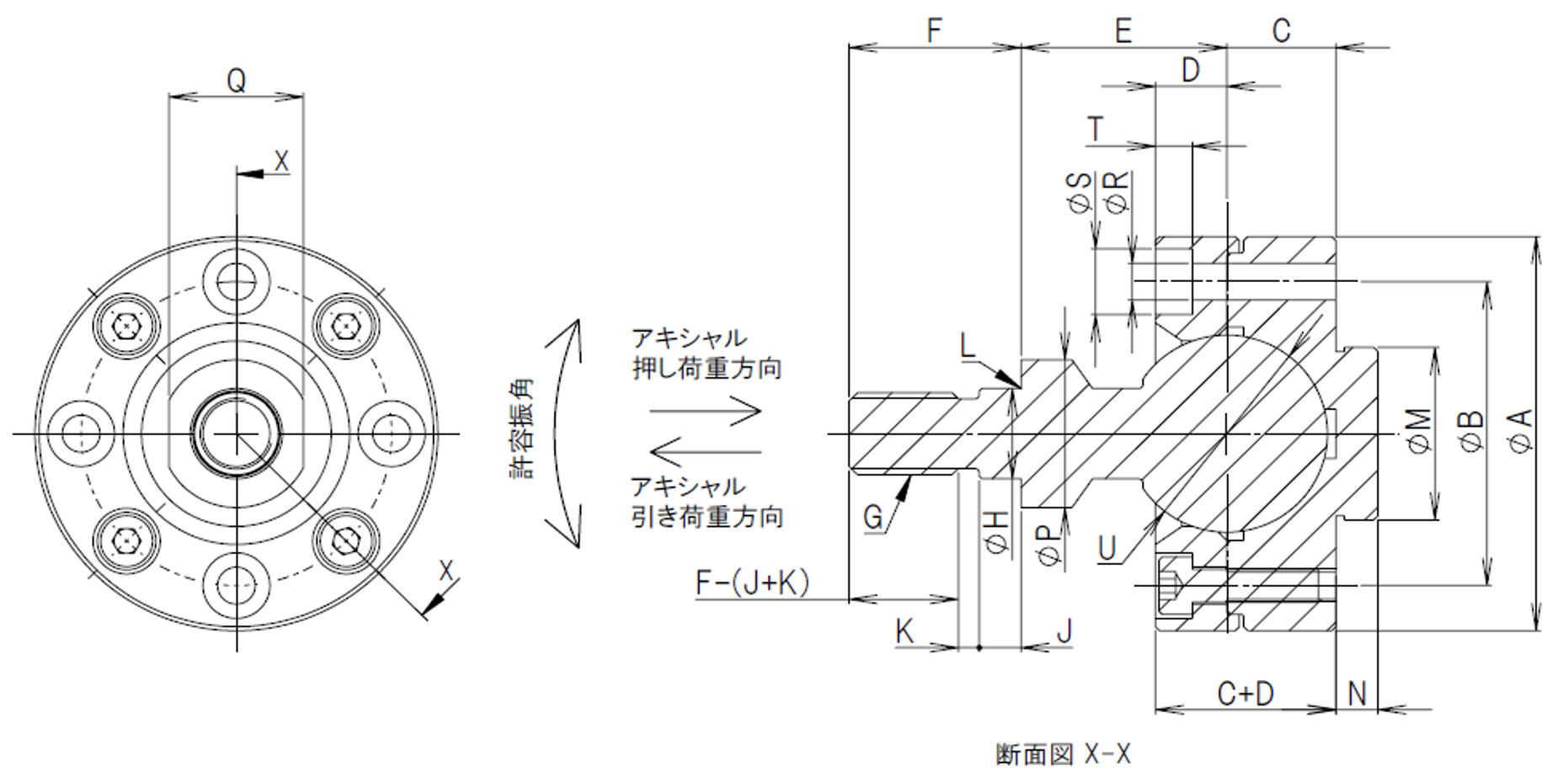

寸法表
| 型番 | A | B | C | D | E | F | G | H | J | K | L | M | N | P | Q | R | S | T | U | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSJ200 | 40 | 30 | 15 | 6.5 | 15 ※１ |
12 | M8×1.25 | 10h7 | 0 -0.015 |
※１ | 2 | 0.5 | 12h7 | 0 -0.018 |
5 | (10) ※１ |
8 | 0 -0.2 |
4.5 | 8 | 4.4 | 20 |
| SSJ240 | 48 | 37 | 13 | 8.5 | 24.5 | 20.5 | M10×1.25 | 11h7 | 0 -0.018 |
5 | 2.2 | 0.5 | 21h7 | 0 -0.021 |
5 | 18 | 16 | 0 -0.2 |
4.5 | 8 | 4.4 | 24 |
| SSJ360 | 70 | 54 | 19 | 12.5 | 38 | 29.5 | M16×1.5 | 17h7 | 0 -0.018 |
5 | 3 | 0.5 | 32h7 | 0 -0.025 |
5 | 26 | 24 | 0 -0.2 |
6.5 | 11 | 6.5 | 36 |
※１ SSJ200のE部寸法はJ寸法を含む。
※２ SSJ200のP部寸法はH寸法と同じ。
製品仕様
| 型番 | 許容アキシャル 押し荷重（N） |
許容アキシャル 引き荷重（N）（参考値） |
重量(kg) | 許容振角 | 材質 | 硬度 |
|---|---|---|---|---|---|---|
| SSJ200 | 3,400 | (1,000) | 0.2 | ±35° | S45C | HRC45〜55 |
| SSJ240 | 6,000 | (1,800) | 0.3 | |||
| SSJ360 | 13,000 | (5,000) | 1.0 |
