有限ストロークボールスプライン

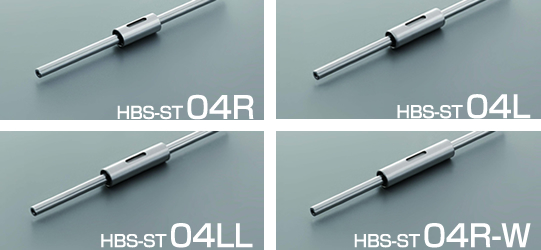

ラインナップ

有限ストロークボールスプライン
シャフト外径 ストローク
15mm 25mm 35mm 15mm [高剛性タイプ]
φ4 HBS-ST-04R HBS-ST-04L HBS-ST-04LL HBS-ST-04R-W
φ5 HBS-ST-05R HBS-ST-05L HBS-ST-05LL HBS-ST-05R-W
φ6 HBS-ST-06R HBS-ST-06L HBS-ST-06LL HBS-ST-06R-W

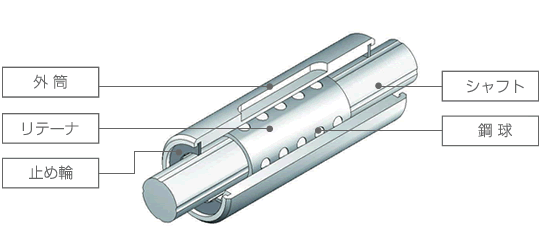

構造

有限ストロークボールスプライン

特長

1.低い転がり抵抗

転がり抵抗の変動が小さく、滑らかです。

有限ストロークボールスプライン

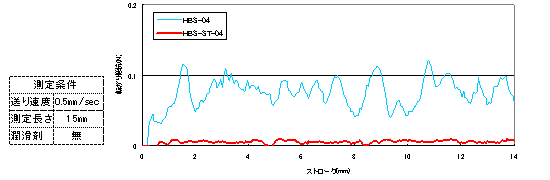

無限タイプHBS-04と有限タイプHBS-ST-04の転がり抵抗比較

2.ロングストローク

3.高剛性タイプもラインナップ

ボール数を標準品の2倍にすることで定格荷重や
モーメント剛性がアップ
